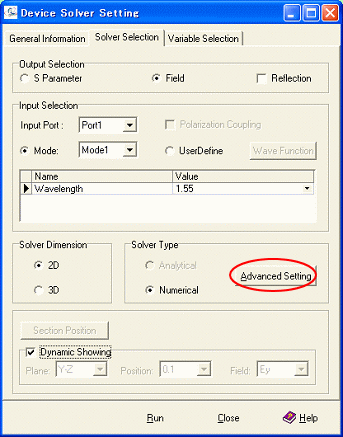

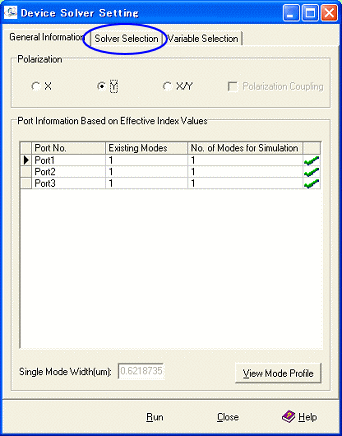

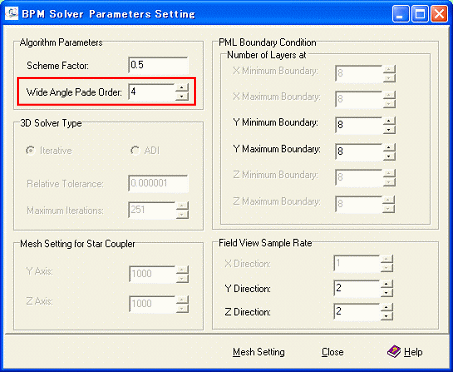

APSSのBPM解析は広角(wide angle) BPMである。取り扱うことができる広角はPade近似と呼ばれる漸化式の次数に対応する。漸化式の次数が高ければ近軸からのずれが大きな領域（広角）の取り扱いが可能となる。一方、漸化式の次数が上がるので計算時間を要することになる。より詳細な理解をしたいユーザは次の論文を参考にされたい。 G. R. Hadley, “Wide-angle beam propagation using Pade approximant operators,” Optics Letters, vol. 17, no. 20, pp. 1426-1428, Oct. 15, 1992. 図１〜５はポイントソースを(0,5μm)に置いたときのフィールド分布のPade近似次数依存性である。 図１．0次 図２．1次 図３．2次 図４．3次 図５．5次 上記のように4次から5次で十分な広角への伝搬となることがわかる。 Pade近似次数の設定方法をA-D1の例で説明する。 図６のデバイス解析設定画面で、”Solver Selection”タブ（青丸）に切り替える。図７の画面となる。 図６．デバイス解析設定画面 図７．解法設定画面 図７では”Advanced Setting”（赤丸）を選択する。 図８．BPMソルバーのパラメータ設定画面 図８はBPM解析のときのパラメータ設定画面である。 ここで、Wide Angle Pade Orderがパデ近似次数である。上記の例では4（赤四角）が設定されている。 APSSでは２次元と変わりなく３次元のBPMでも高次のPade近似次数を設定することができる。他社のソフトでも広角BPMをサポートしている記述があるが、２次元に限られていたり、３次元では１次までのサポートしかないものもある。広角での計算が正しく行なわれないときには、Y分岐の角度を広げた場合には損失が増えるので、分岐で出力ポート間の距離を稼ぐには、広がりを抑えてデバイス長が長くなる。放射損の観点からは安全サイドの設計になるが、寸法が長くなるなどコストや仕様面からは不利な設計となる。そのためにも、性能を正しくシミュレーションできるツールで設計しなければならない。
